数据看板 ¶

租户自定义创建看板检测动效。

新增看板 ¶

• 点击「可视化管理」->「看板管理」->「创建看板」。

• 填入看板信息,确认新增。

• 点击看板进入,进行创建组件。

• 点击确认创建,可视化配置为默认。

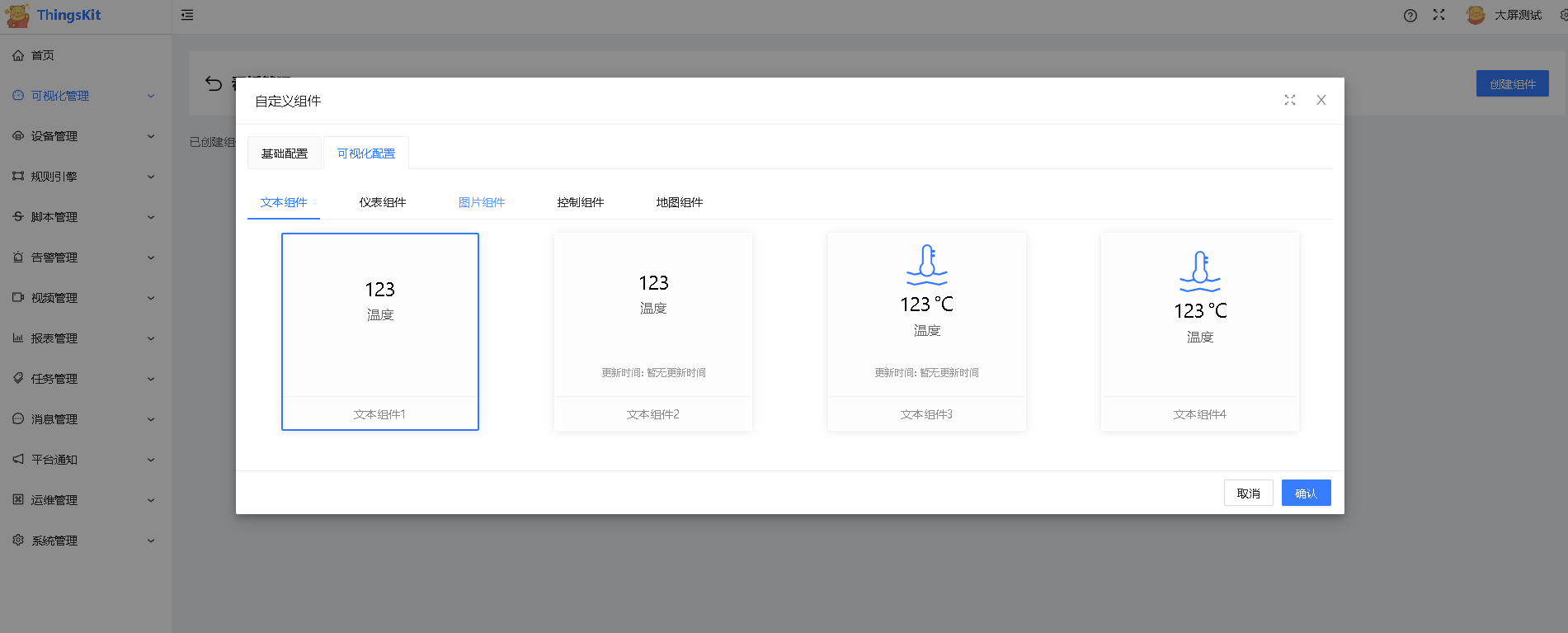

• 也可以自行选择可视化配置。

• 创建成功,重命名和属性重命名生效,设备数据生效。

• 点击组件趋势图标,对所属设备进行属性数据筛选,和数据聚合功能的使用。

编辑 ¶

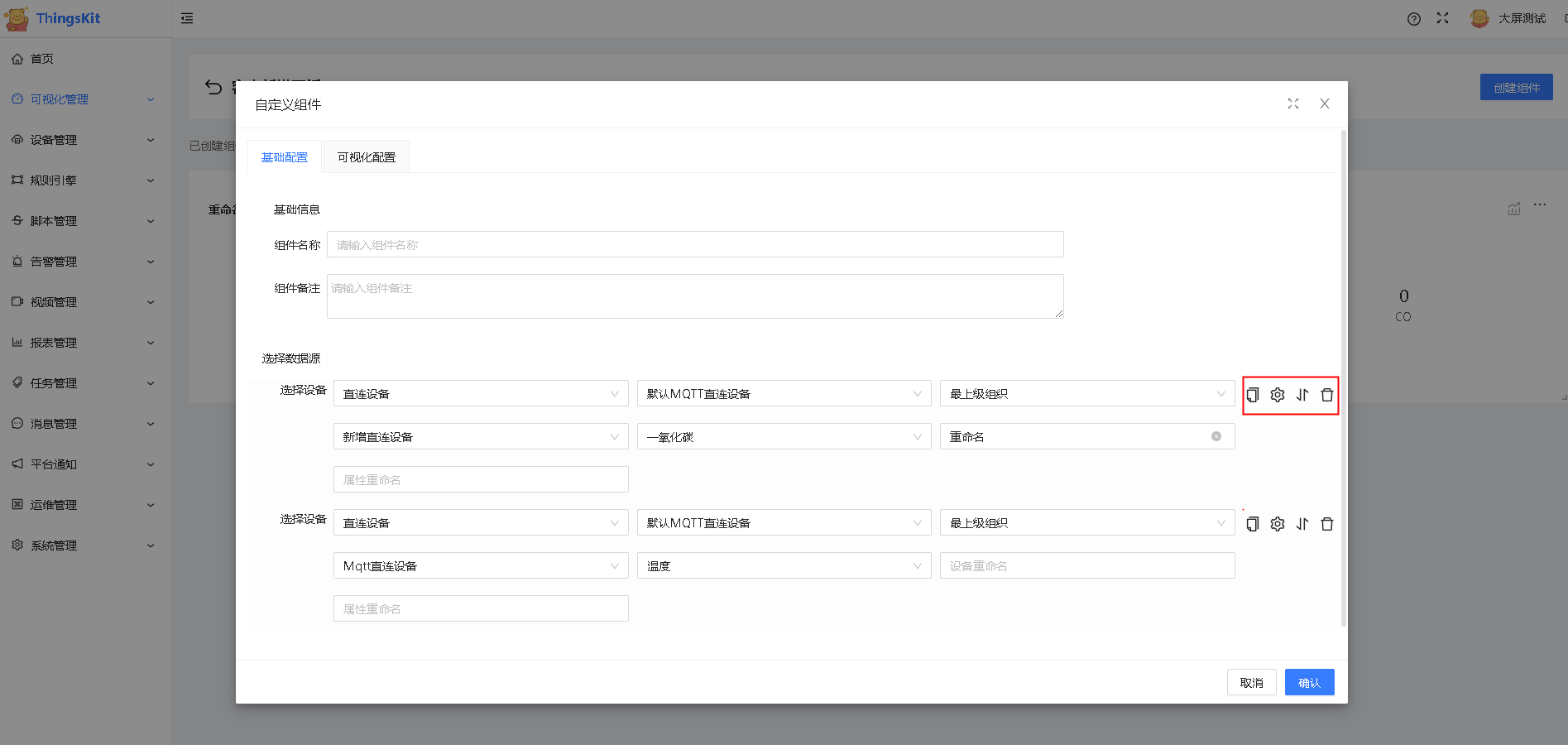

• 选择编辑组件,修改基础配置和可视化配置,图二箭头所指可以设置附加功能。

删除 ¶

• 点击删除组件删除不需要的组件。

复制组件 ¶

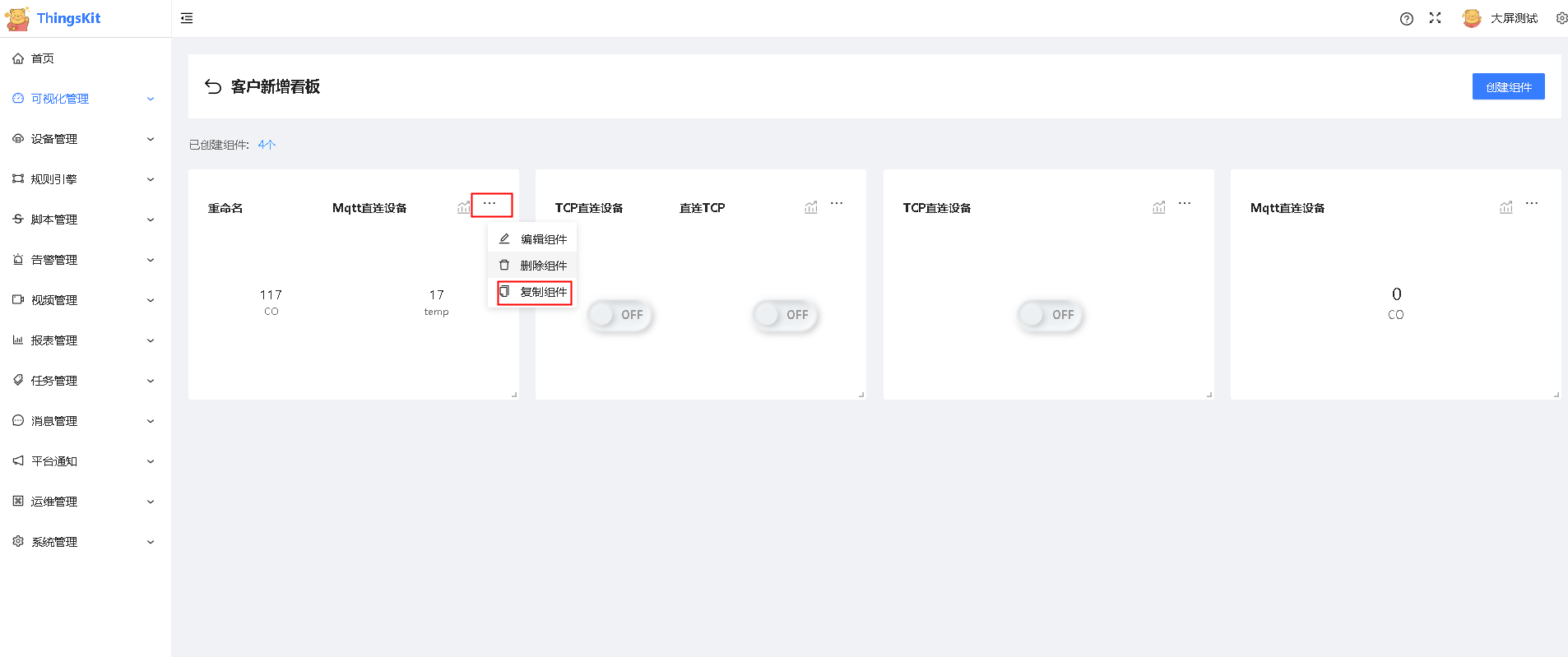

• 选择复制相同的组件。

分享看板 ¶

• 点击分享按钮。

看板从私有看板变为公共看板,并且点击分享按钮,在浏览器打开此界面。

• 设备如果是设置为公开的话可以看见组件数据,如果不是,则无法显示数据。

组态中心 ¶

• 租户自定义监测设备设施和数据动效。

新增 ¶

• 点击「可视化管理」->「组态中心」->「新增组态」。

• 填写组态相关信息(选择PC端或者移动端)。

• 新增组态成功,界面显示数据。

分享 ¶

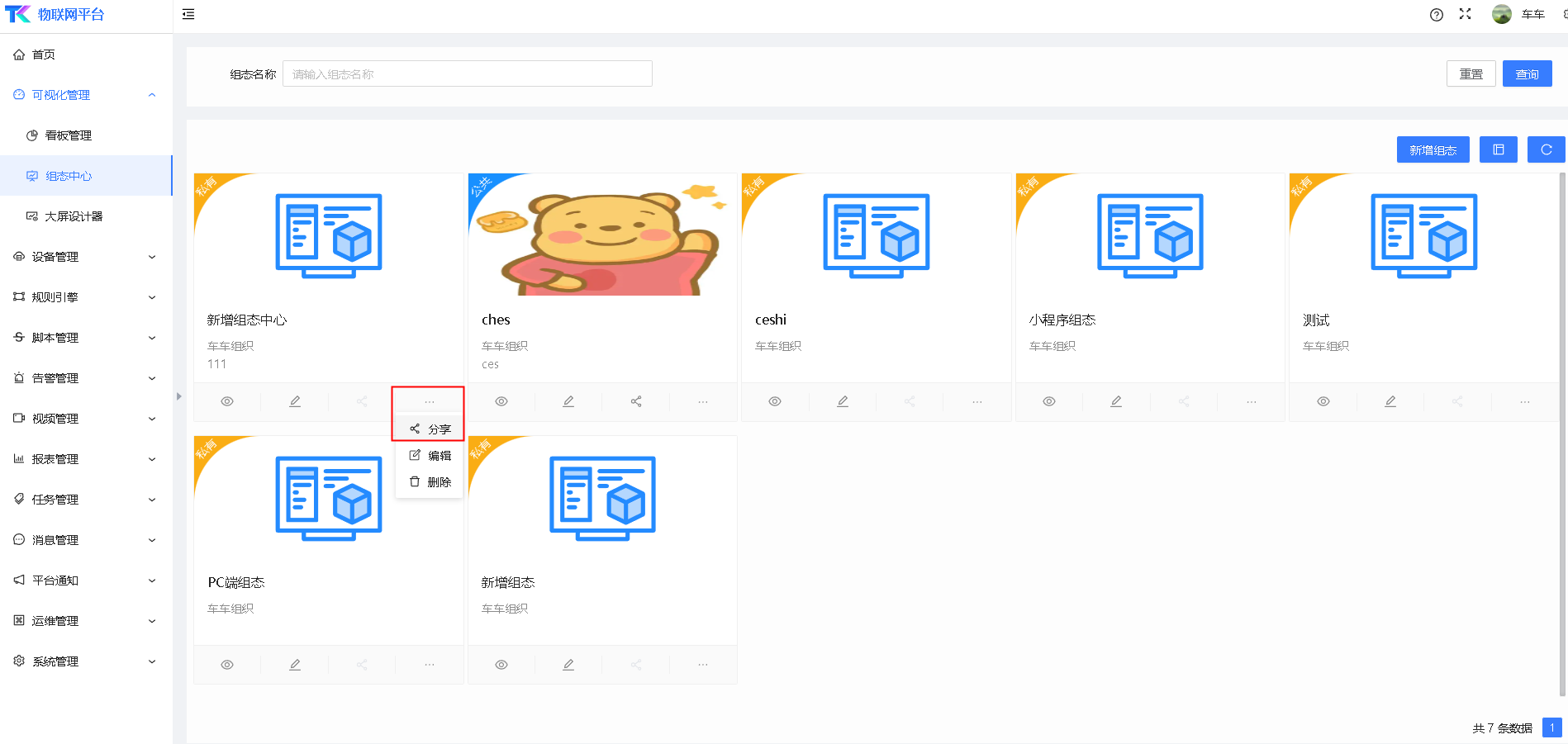

• 点击分享按钮,,公开视图拥有一个公开的 URL,任何人无需登录即可浏览.

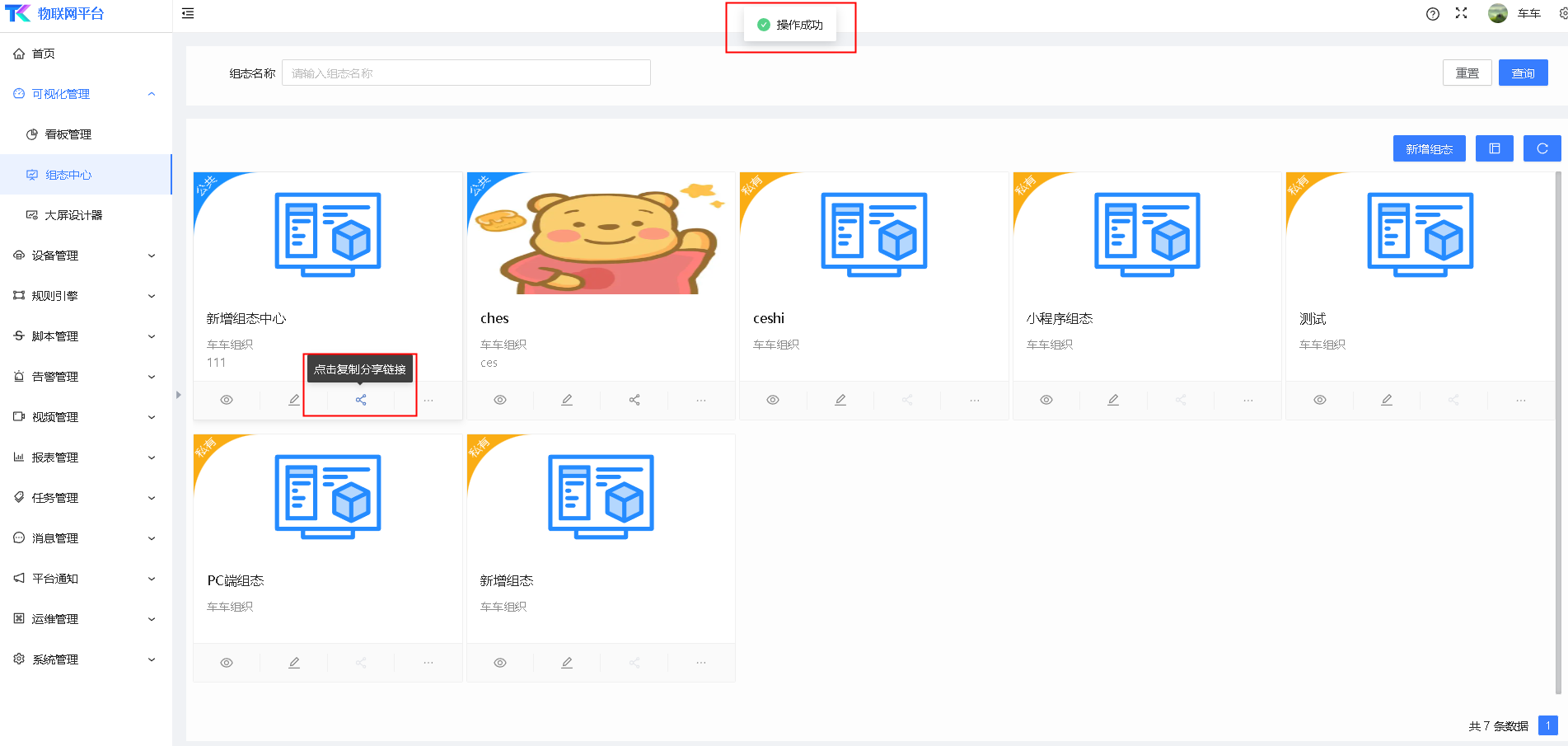

• 复制分享连接,打开网页,粘贴进行浏览。

编辑 ¶

• 点击编辑按钮,进行修改,完成点击确认。

删除 ¶

• 删除组态中心所选择数据,点击确认,界面组态已被删除。

设计 ¶

• 点击设计按钮,会跳转到组态设计界面,自定义进行设计。

• 从左边选择设计图形(图片,视频,图表,配件....),拉入白色页面,点击图形来进行数据绑定,点击右边数据绑定--数据源(选择组织和绑定设备),数据交互,数据动效,图表的展示类型,视频的视频流,来监测设备数据,动效和查看配置的视频,点击保存,退出页面,切回平台。

• 列:选择变量,图片,然后选择右边数据绑定中所需配置的数据交互和数据动效,选择需要的设备来监测,达到所想展示的数据效果,点击保存。

• 然后界面勾选刚刚配置的设备变量值图片,保存。

• 把变量设置为跟图片一样的设备,方便在预览时清除看到设备具体数据,便于跟踪。

• 最后在点击组态界面的保存,大功告成。

预览 ¶

• 组态设计完成后,回到页面,点击预览,可以看见设备数据绑定和设备数据图片而产生的效果。

大屏设计器 ¶

新增 ¶

• 点击「可视化管理」->「大屏设计器」->「新增大屏」。

• 新增填入大屏相关信息。

• 新增成功。

设计大屏 ¶

• 点击设计。

• 进入设计大屏界面。

• 设计自定义大屏,点击左边保存按钮,保存成功。

预览 ¶

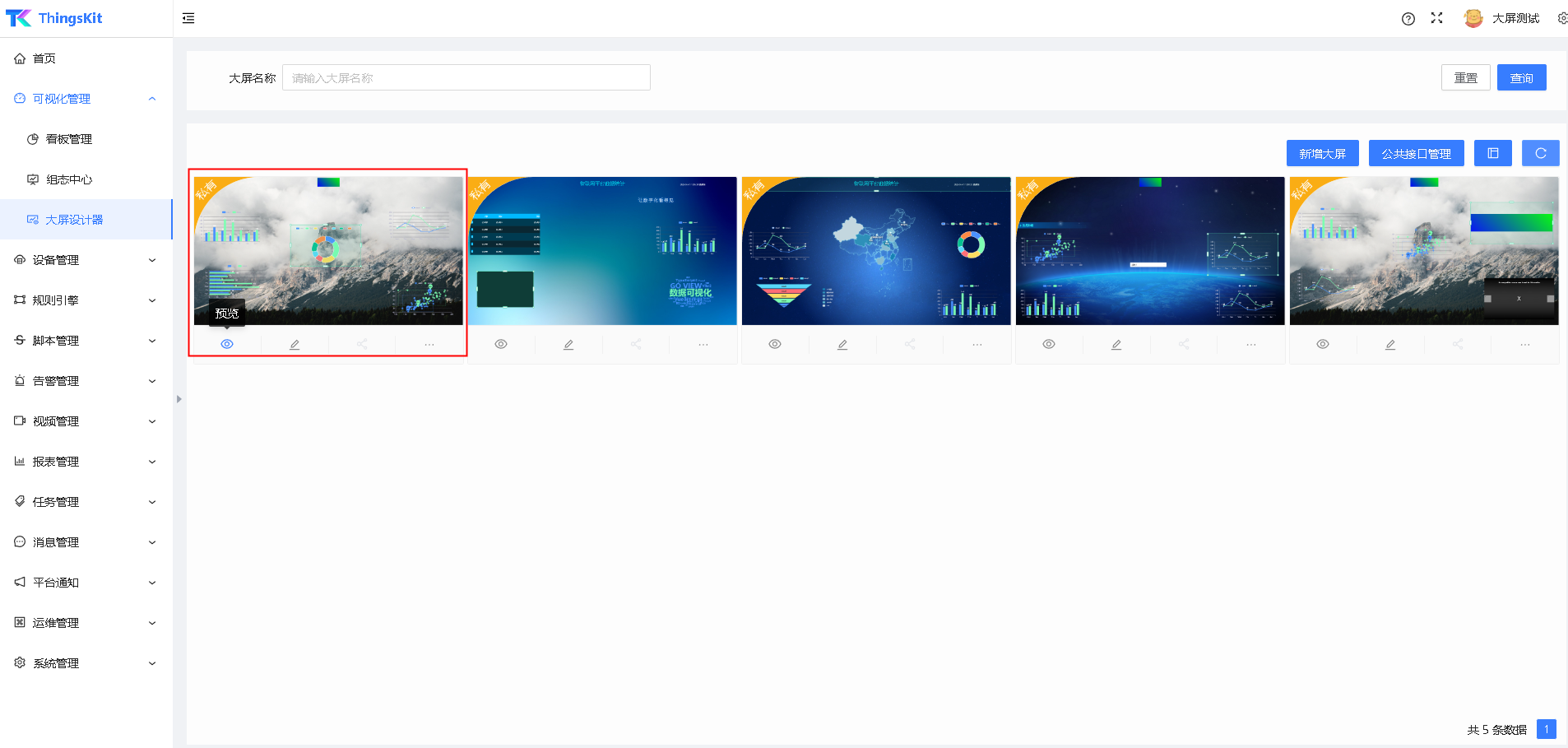

• 此时界面缩略图会显示出来,双击会跳转到预览,或手动点击预览。

分享 ¶

• 大屏设计好后,点击分享按钮。

• 点击公开按钮,选择公开,并可以设置访问凭证。

• 此时该大屏分享连接可点击,点击复制,在浏览器粘贴该地址,便可进行预览。

发布 ¶

• 点击大屏发布后,设计,编辑,删除按钮就不可使用,取消发布即可正常使用。

编辑 ¶

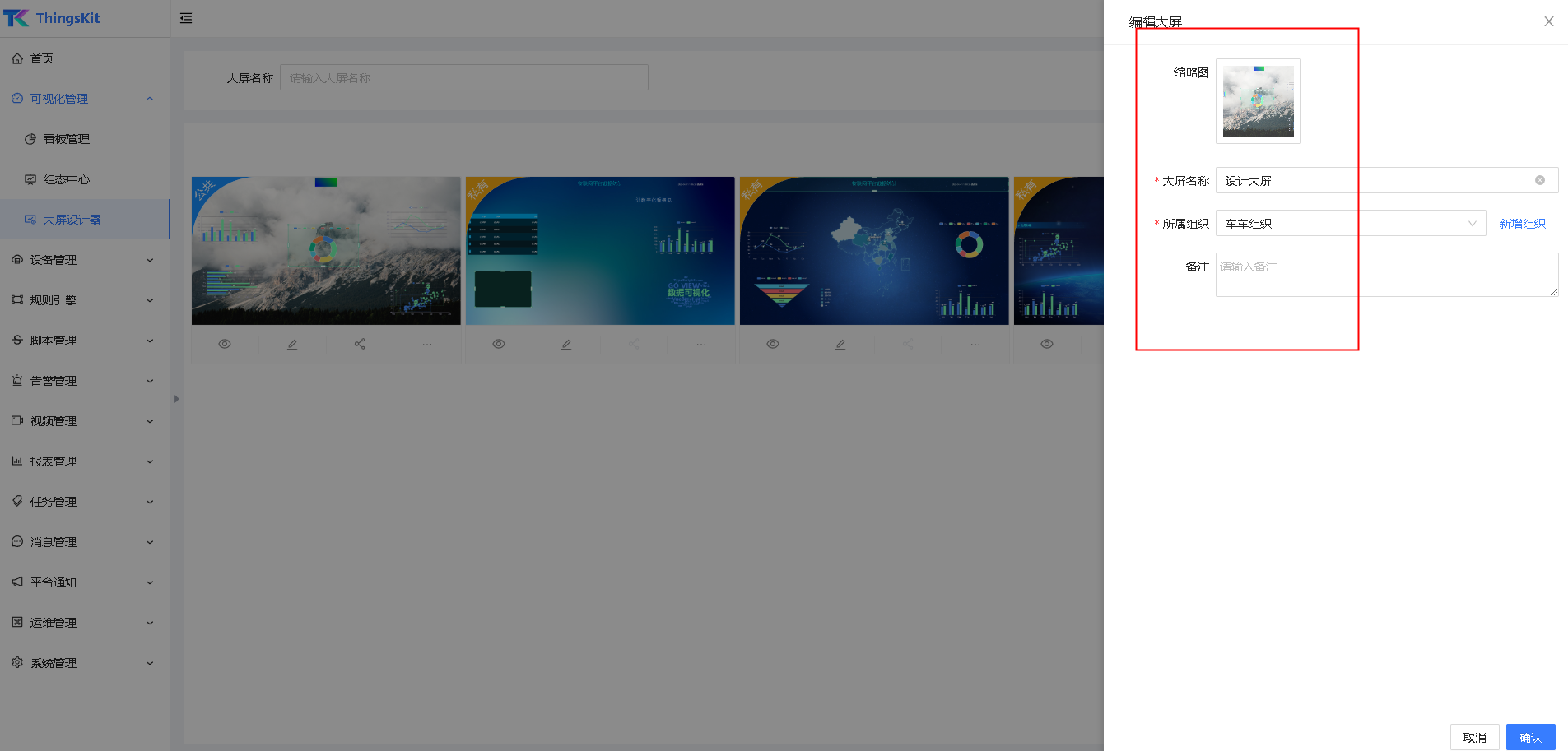

• 修改此大屏设计器相关信息。

删除 ¶

公共接口管理 ¶

• 大屏数据呈现接口。

• 新增公共接口。

• 测试接口示例:获取设备物模型。

• 点击执行测试请求,结果显示:

• 公共接口可以单发布,也可以批量发布。(发布了的接口在设计大屏里面可以使用,未发布的不可以使用)

• 再次点击设计大屏,进入设计界面,选择一个组件,选择数据就可以使用公共接口了。

• 发布了的公共接口才可以选择。

• 选择接口,并选择参数填入,保存并发送。
